一、主要技術參數

1. 顯示位數：3位

2. 功耗：≤3W

3. 工作電源：AC220V

4. 工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

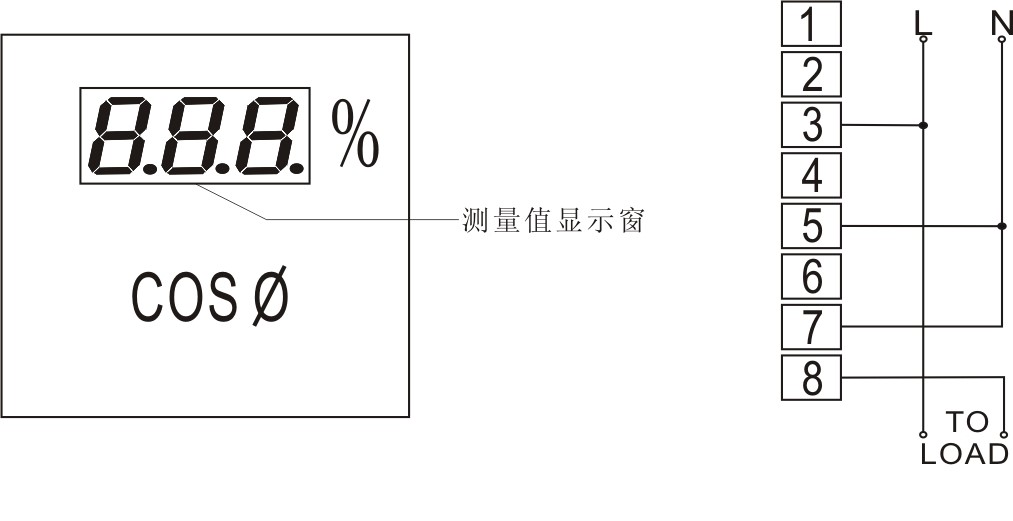

二、儀表面板及接線

三、接線說明：

1. 用載流不小于5A的導線將端子5與端子7短接。

2. 端子3與端子8分別連接到負載的電源的兩個引入端。

3. 端子3與端子5并接在AC220V的電源線上（L與N的順序可以顛倒），為預防短路事故的發生，可在電源引入端前串入一只空氣開關。

四、測試步驟

1. 空載測試時，在正常工作情況下，功率因數表顯示‘1.00’

2. 將功率在100W～1KW之間的阻性負載（如電爐、加熱板、電燈等）接入測試電路。此時，表的正常顯示應為‘1.00’（若為‘-.9X’表示負載功率過小，可加載功率稍大的負載）

3. 去掉阻性負載，將功率在100W～1KW之間的感性負載（單相電動機、手電鉆等）接入測試電路，此時，表的正常顯示應為‘-.9X’或‘-.8X’

4. 去掉負載，功率因素表應立即顯示‘1.00’

通過以上步驟，表示該功率因數表功能合格。
說明：以上顯示中的‘X’表示某一位數字
